ПРИБОРЫ ДЛЯ КОНТРОЛЯ УРОВНЯ.

Для ведения технологических процессов значение имеет контроль уровня жидкостей и сыпучих материалов.

Все приборы измерения уровня можно разделить на две группы: приборы следящего уровня и сигнализаторы уровня.

Приборы следящего уровня (уровнемеры) постоянно измеряют уровень (показывают уровень в емкости по всей высоте диапазона измерения). Сигнализаторы уровня контролируют только отдельные точки уровня среды.

Для измерения уровня жидкости применяют поплавковые, буйковые, весовые, гидростатические, ультразвуковые, акустические, емкостные и кондуктометрические приборы.

Поплавковые уровнемеры содержат плавающий на поверхности жидкости поплавок, в результате чего измеряемый уровень преобразуется в перемещение поплавка. Показывающее устройство прибора соединено с поплавком.

Буйковый уровнемер. В уровнемерах применяется неподвижный, погруженный в жидкость буек 3 – рисунок 55. Принцип действия буйковых уровнемеров основан на том, что на погруженный буек действует со стороны жидкости выталкивающая сила F.

Рисунок 55



По закону Архимеда эта сила равна весу жидкости, вытесненной буйком. Количество вытесненной жидкости зависит от глубины погружения буйка, т.е. от уровня в емкости Н.Таким образом, в буйковых уровнемерах измеряемый уровень Н преобразуется в пропорциональную ему выталкивающую силу.

В буйковых уровнемерах буек передает усилие на рычаг 1 промежуточного преобразователя 2. Выходной сигнал уровнемера в САР - унифицированный электрический.

Весовые уровнемеры - принцип контроля состоит в измерении давления, оказываемого аппаратом на свои опоры. Давление опоры аппарата воспринимается поршнем 2, который передает его резиновой мембране 1, зажатой между опорной плитой 4 и кольцом 3 – рисунок 56. Между мембраной и опорной плитой находится рабочая жидкость. Давление поршня на мембрану при переменном весе аппарата вызывает изменение давления рабочей жидкости, которое измеряется манометром 5, соединенным с приемником давления капиллярной трубкой.



Рисунок 56

Гидростатические уровнемеры - способ измерения уровня основан на том, что в жидкости существует гидростатическое давление, пропорциональное глубине, т.е. расстоянию от поверхности жидкости. Поэтому для измерения уровня гидростатическим способом могут быть использованы приборы для измерения давления или перепада давлений.

В гидростатических уровнемерах обязательно присутствует уравнительный сосуд 1. Он устанавливается для того, чтобы создать постоянное давление столба жидкости в одной из полостей манометра 2 – рисунок 57. Диапазон измерения выбирается в зависимости от величины изменяющейся части уровня жидкости.

Рисунок 57

Ультразвуковые и акустические уровнемеры. Действие основано на измерении времени прохождения импульса ультразвука от излучателя до поверхности жидкости и обратно – рисунок 58. При приеме отраженного импульса излучатель становится датчиком. Если излучатель1 расположен над жидкостью, уровнем называется акустическим, а если внутри жидкости - ультразвуковым.

Рисунок 58



В первом случае измеряемое время будет тем больше, чем ниже урод- вен жидкости Н, во втором - наоборот. Блок 2 служит для измерения времени прохождения импульсов двойного пути.

Емкостные уровнемеры. Работа основана на различии диэлектрической проницаемости жидкостей и воздуха.

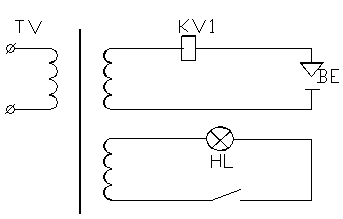

Кондуктометрические уровнемеры. Принцип действия основан на измерении электрической проводимости – рисунок 59.

Если контролируемая жидкость покрывает электрод ВЕ, то между электродом и корпусом резервуара образуется электролитический контакт, то получает питание обмотка электромагнитного реле КV1. Реле срабатывает и через его замыкающий контакт КV1,1 получает питание лампа НL, сигнализирующая о достижении заданного уровня.

При обнажении электрода электрическая цепь питания реле и сигнальной лампы прерывается.
