Конденсатор кожухозмеевиковый

Туберкулез лечиться восковой молью! Читайте далее...

Кожухозмеевиковый конденсатор (рис.29) со­стоит из цилиндрического корпуса (4), выполнен­ного в виде трубы большого диаметра.

С одной стороны к корпусу приварено сфериче­ское донышко (8). На противоположной стороне предусмотрен фланец (3) для крепления трубной решетки (2), в отверстиях которой закреплены U-образные трубки (6) малого диаметра с оребрением. Крышка (1) трубной решетки имеет два шту­цера: один для входа воды, второй — для выхода отепленной воды.



Рис. 29. Конденсатор кожухозмеевиковый: а — продольный разрез, б — вед слева; 1 — крышка; 2 — трубная решетка; 3 — фланец; 4 — корпус цилин­дрический; 5 — патрубок для входа паров холодильного агента; 6 — U-образные трубки; 7 — оребрение; 8 — сферическое дно корпуса; 9 — сборник жидкого холо­дильного агента; 10 — пробка; 11 — запорный вентиль



В нижней части корпуса предусмотрены патруб­ки: верхний (5) — для нагнетания сжатых паров холодильного агента, нижний патрубок с запорным вентилем (11) — для отвода жидкого холодильно­го агента через регулирующий вентиль в испари­тель. Кроме этого в нижней части корпуса разме­щена пробка (10) со сквозным отверстием, запол­ненным легкоплавким сплавом (температура плав­ления составляет 65—70 °С) для выпуска жидкого холодильного агента в случае создания аварийной ситуации. Жидкий холодильный агент стекает в нижнюю часть корпуса и сборник (9).

Процесс, происходящий в кожухозмеевиковом конденсаторе, аналогичен процессу в кожухотрубном конденсаторе.



ВСПОМОГАТЕЛЬНЫЕ АППАРАТЫ ХОЛОДИЛЬНЫХ МАШИН



Вспомогательными аппаратами холодильных машин называют такие, которые обеспечивают эффективный процесс получения искусственного холода. К вспомогательным аппаратам холодиль­ных машин относятся ресиверы, теплообменники, фильтры, осушители, фильтры-осушители.

Ресивер — это сборник жидкого агента. Ресивер представляет собой стальной цилиндрический со­суд со сферическими донышками (рис.30). С внеш­ней стороны корпуса ресивера предусмотрены две трубки — одна для поступления жидкого холодиль­ного агента из конденсатора, вторая с запорным вентилем для подачи жидкого хладагента через регулирующий вентиль в испаритель. В корпусе ресивера расположена заборная трубка, соединен­ная с жидкостным запорным вентилем. Внутри труб размещен механический сетчатый фильтр.

В эксплуатации используют холодильные агре­гаты с конденсаторами с воздушным охлаждени­ем, смонтированные на корпусе горизонтально рас­положенного ресивера. Однако для большей компактности в агрегатах типа ВС и ВН ресиверы рас­положены вертикально. На представленной схеме изображен ресивер и его составные элементы.

Рис. 30 Ресивер холодильных агрегатов с открытым компрессором:

1 — механический (сетчатый) фильтр; 2 — заборная труб­ка; 3 — корпус ресивера; 4 — жидкостный запорный вентиль

Фильтр предназначен для удаления из цирку­лирующего холодильного агента механических примесей. Он состоит из латунной медной трубки.

Места размещения фильтров: во всасывающей полости компрессоров типа ФВ, ФВБС.



Осушители и фильтры-осушители.Влага, попавшая в герметичную систему холо­дильной машины, по которой циркулирует холо­дильный агент, приводит к образованию ледяных пробок, что нарушает нормальную работу установ­ки.

Поглотителями воды (влаги), попавшей в холо­дильную систему, являются силикагель и цеолит. Наибольшей способностью поглощать влагу обла­дает цеолит.

Если сетчатый фильтр объединен с осушителем, то такое объединение называют фильтром-осуши­телем (рис.31 ).

Фильтр-осушитель устанавливается на трубо­проводе между ресивером и регулирующим венти­лем.

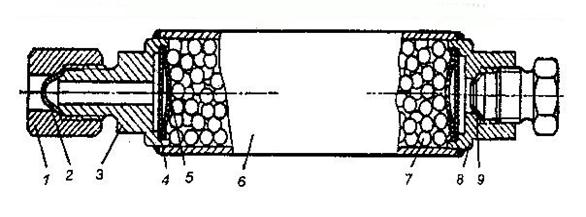

Рис. 31 Схема фильтра-осушителя: 1 — накидная гайка; 2 — заглушка; 3 и 8 — штуцер; 4 — сетка; 5 — решетка; 6 — корпус; 7 — цеолит; 9 — прокладка



Фильтр-осушитель состоит из цилиндрического корпуса-трубки (6), снабженного штуцерами (3 и 8) для входа и выхода жидкого хладагента. В тор­цах корпуса-трубки установлены сетки (4) и ре­шетки (5). Внутреннее пространство корпуса-труб­ки заполнено цеолитом.

Жидкий холодильный агент, проходя через фильтр-осушитель, подвергается фильтрации (улавливается механическая примесь), а присутствующая влага поглощается цеолитом. Далее жидкий хладов по­ступает в регулирующий вентиль и испаритель.



ПЕЧИ.

Промышленные печи - устройства с камерой, огражденной от окружающей среды, предназначенные для получения материалов и изделий при тепловом воздействии на исходные вещества. Теплота выделяется в результате горения топлива или превращения электрической (реже солнечной) энергии. Основные части печи: теплогенератор (источник тепла); рабочая камера, в которой находятся материалы или изделия; теплоотборник, служащий для охлаждения изделий после их термической обработки; устройства для подвода топлива или электрической энергии, а также для отвода продуктов сгорания; механизмы для загрузки, транспортировки через печи и выгрузки материалов или изделий; система автоматического управления работой печи; строительные конструкции (фундамент, футеровка для ограждения рабочей камеры от окружающей среды, каркас для обеспечения необходимой прочности и крепления горелок или форсунок, кожух для герметизации печи и обеспечения ее прочности); устройства для утилизации тепла и продуктов сгорания топлива (рекуператоры, регенераторы). В большинстве печей теплогенераторы и теплоотборники совмещены с рабочей камерой.

Классификация.Печиклассифицируют по термотехнологическим, теплотехническим и механическим характеристикам, а также с учетом конструктивных особенностей, состояния и свойств печной среды (смеси веществ в рабочей камере кроме исходных материалов и целевых продуктов). По термотехнологическим признакам печи подразделяют на физические, в которых получение продукта основано на целенаправленных физических превращениях исходных материалов без химического взаимодействия между ними, и химические, в которых получение продукта основано на целенаправленных химических взаимодействиях между исходными материалами. По характеру течения термотехнологического процесса во времени различают печи периодического и печи непрерывного действия.

По теплотехническим признакам печи подразделяют следующим образом. В зависимости от источника тепла выделяют экзотермические (или пламенные), электротермические (или электрические), оптические (в т.ч. гелиотермические, или солнечные) и смешанные печи. В экзотермических печах источником тепла могут быть исходные материалы, вводимое топливо (газообразное, жидкое либо твердое) или и то и другое одновременно. Электротермические печи подразделяют на печи сопротивления, дуговые, дуговые печи сопротивления, электроннолучевые и индукционные. Различают также печи с теплогенерацией в рабочей камере и вне ее, со встроенными рекуператорами или без них, а также проходные (однократные) и рециркуляционные (многократные), в которых газообразный теплоноситель в рабочей камере используется соответственно один или много раз. В зависимости от вида теплообмена выделяют конвекционные, радиационные, кондуктивные и смешанные печи.

По механическим признакам печи подразделяются следующим образом:

по способу транспортировки исходных материалов и полученных

продуктов - на конвейерные, роликовые, рольганговые, вагонеточные и др.;

по характеру движения газовых потоков в рабочих камерах - на печи с криволинейными (круговыми, циклонными и др.) или прямолинейными потоками;

по взаимной ориентации потоков исходных материалов и продуктов - на прямоточные, противоточные и перекрестные.

Различают печи контролируемого и неконтролируемого химического состава, вакуумные или работающие под давлением. Печи бывают с газовой, жидкой, твердой или смешанной печной средой. Последняя состоит из продуктов сгорания топлива, отходов физ. и химических превращений исходных материалов и из специально вводимых компонентов, необходимых для защиты исходных материалов и продуктов от нежелательных химических воздействий.

По конструктивным признакам печи подразделяются на шахтные, туннельные, кольцевые, ретортные, муфельные, тигельные, горшковые, ванные, трубчатые, полочные, камерные, вращающиеся, колпачковые, ямные, секционные, многоподовые с пульсирующим или шагающим подом и т.д.

Основные показатели работы печи- производительность, тепловая мощность, кпд. Производительность обычно измеряют количеством исходного материала (сырья), проходящего через нее в единицу времени, или количеством продукта, получаемого за определенное время, и выражается в т/ч или т/сут. Тепловая мощность, или полезная тепловая нагрузка (иногда наззывается также теплопроизводительностью), соответствует количеству тепла, воспринимаемого сырьем в печи в единицу времени; выражается в МВт. Кпд показывает, насколько эффективно используется тепло, получаемое при сжигании топлива, и составляет обычно 0,6-0,8.

Процессы, протекающие в печи. Врабочей камере одновременно осуществляются термотехнологические, теплотехнические и механические процессы, в которых участвуют исходные материалы, продукты, печная среда и футеровка. К механическим процессам относятся перемещение в рабочей камере исходных материалов, продуктов и печной среды, которые должны создавать в рабочей камере оптимальные условия для осуществления термотехнологических процессов.

Термотехнологические процессы весьма разнообразны. К физическим процессам, в частности, относятся:

1) тепловая активация металлов и сплавов, которую проводят, например, для их подготовки к послед. пластической деформации (ковке, прокату, волочению и др.);

2) термическая обработка исходных материалов - способ изменения их структуры и свойств в заданном направлении путем их нагревания и охлаждения с определенным режимом изменения температур во времени и по объему печи; например, отпуск и нормализация стали заключаются в нагреве ее до температур соответствующих ниже нижней критической или выше (на 20-50 0C) верхней критической, выдерживании при этих температурах и последующем охлаждении, что приводит к повышению пластичности и ударной вязкости стали;

3) плавление исходных материалов, осуществляемое для последующего придания металлам и сплавам заданных форм, получения сплавов и твердых растворов заданного химического состава и физических свойств, термического рафинирования расплавленных металлов, направленной кристаллизации и зонной плавки при выращивании монокристаллов и глубокой очистки металлов и т.д.;

4) испарение исходных материалов, осуществляемое для селективного разделения расплавов и при первичной переработке нефти;

5) термическое обезвоживание жидких отходов - эффективный способ снижения загрязнения окружающей среды, в результате которого получают твердый сухой остаток в виде порошка или гранул.

К химичеким термотехнологическим процессам относятся, в частности, крекинг, коксование, пиролиз, варка стекла, термохим. рафинирование (очистка от примесей) металлов, возгонка (перевод вещества из твердого состояния в газообразное, напремер, при получении желтого фосфора), термосинтез (получение при высоких температурах CaC2, CS2 и др.), термическое разложение сложных химических веществ (используется, например, при получении кальцинированной соды, технического углерода), высокотемпературная деструкция углеводородного сырья (например, для получения из нефти низших олефинов и жидких продуктов пиролиза - бензола, толуола и др.), термическое обезвреживание отходов (распад их на нейтральные к окружающей среде вещества), а также обжиг, сжигание, выплавка, химико-термическая обработка металлов.

Конструкции печи.В зависимости от целей и характера термотехнологических процессов конструкции печи имеют свои особенности. В качестве примера на рис. 32 приведена схема герметизированной электрической ванной печи, предназначенной для получения желтого фосфора. Она имеет круглую форму и футерована углеграфитными блоками, а верхняя часть стенки - шамотными кирпичами. Основной конструктивный элемент этой печи- ванна 6. В ней осуществляются превращения исходных материалов и получается желтый фосфор, который возгоняется и выводится из печи. В боковых стенках ванны установлены летки 10 для выпуска шлака и феррофосфора. Ванна заключена в металлический кожух 4, который обеспечивает ее мех. прочность и герметичность. Ванна сверху закрывается сводом 8 из жаропрочного железобетона; на своде установлена электроизоляционная газонепроницаемая металлическая крышка 3. На своде и крышке имеются отверстия для прохода электродов 7, течек (отверстий) 2 для подачи исходных материалов и отводов газообразных продуктов. Передача электроэнергии электродам, удерживание, регулирование их положения в ванне осуществляется с помощью электрододержателей 1 печи непрерывно охлаждается водой.



Рис. 32. Электрич. руднотермич. печь для получения фосфора: 1 -электрододер-жатель; 2-течки; 3-крышка; 4-кожух ванны; 5-водоохлаждение ванны; 6-ванна; 7-электроды; 8-свод; 9 - трансформатор; 10-летка.





Рис. 33. Вращающаяся печь: 1-откатная головка; 2-горелка; 3-барабан; 4-бандаж; 5-венцовая шестерня; 6-пыльная камера; 7-наклонная течка; 8-опорная станция; 9-опорно-упорная станция; 10-механизм привода.


На рис. 33 приведена схема вращающейся печи, в которой осуществляется обжиг сыпучих материалов (шамота, магнезита, доломита, керамзита, боксита, марганцевой, цинковой и др. руд, киновари и т.д.). Эта печь имеет цилиндрическую рабочую камеру - барабан 3, выполненный из огнеупорного кирпича и заключенный в стальной корпус, на котором установлены бандажы 4 и венцовая шестерня 5. Бандажами печь устанавливается на упорные и опорные ролики, которые смонтированы на металлических рамах и находятся на бетонном фундаменте (опорно-упорная станция 9). Загрузка исходного материала производится по наклонной течке 7, расположенной в пыльной камере 6, а разгрузка осуществляется через откатную головку 1, в которой установлена горелка (или форсунка) 2 для сжигания топлива. Перемещение исходного материала вдоль продольной оси печи осуществляется благодаря вращению корпуса, установленного под углом 2-4° к горизонту. Во вращение печь приводится специальным механизмом привода 10. В месте соединения корпуса печи с пыльной камерой и откатной головкой установлены уплотняющие устройства. В рабочей камере некоторых печей имеются внутрипечные теплообменники для интенсификации обжига. В нашей стране эксплуатируются вращающиеся печи диаметром от 1 до 7 м и длиной от 12 до 230 м.

На рис. 34 приведена схема многоподовой печи, предназначенной для обжига сыпучих материалов (сульфидов металлов, магнезита, извести, золото- и серебросодержащих руд и т.д.). Она выполнена из огнеупорных и теплоизоляционных материалов; снаружи заключена в стальной кожух. Топливом в ней может служить мазут или природный газ. Рабочая камера имеет форму вертикального цилиндра, разделенного горизонтально расположенными подами 1 на нескольких кольцевых реакционных камер с различными температурными режимами. На подах имеются отверстия 2, расположенные попеременно на периферии или в центре, для пропускания исходного материала и печных газов. Перемещение по подам с одновременным перемешиванием обжигаемого материала осуществляется перегребающим устройством, состоящим из центрального пустотелого вала 6 и закрепленных в нем рукояток с гребками 5 (механическими мешалками). Центральный вал и рукоятки охлаждаются воздухом, подаваемым от вентилятора 7. Этот воздух затем может быть использован для сжигания топлива. Перегребающее устройство приводится во вращение механизмом привода 8, состоящим из электромотора и специального редуктора, расположенного под печью.


Рис. 34. Многоподовая печь на мазутном и газовом топливе: 1 – поды, 2 – отверстия, 3, 7 – вентиляторы, 4 – шнек, 5 – гребки, 6 – вал, 8 – механизм приводы, 9 – мазутная топка, 10 – горелки.

Исходный материал загружают на верхний под через шнек 4 и гребками перемещают до отверстия на нем. Через него материал подается вниз - на следующий под, совершая сложный зигзагообразный путь по всем подам, и выгружается внизу печи.

На некоторых кольцевых камерах снаружи печи установлены горелки 10 для сжигания газообразного топлива (топливного газа). Полученные дымовые газы в смеси с газами, которые выделяются при протекании термотехнологических процессов, являются теплоносителями. Они движутся по рабочим камерам вверх и выводятся из печи.

Мазутное топливо сжигается в специальной отдельно стоящей топке 9, и образовавшиеся газы по футерованной трубе подаются в печи. Диаметр промышленных печей обычно 1,6-6,8 м, число подов 4-16, общая поверхность подов составляет 6,5-370 м2.

В нефтехимической и нефтеперерабатывающей промышленности наиболее широко используются трубчатые печи. Они предназначены для огневого нагрева (до 3000C), испарения и перегрева (при 300-500 oC) газообразных и жидких сред, а также для проведения высокотемпературных процессов деструкции углеводородного сырья (при т-ре ~ 9000C). Соответственно различают нагревательные (применяемые, например, дляпроизводства масел), нагревательно-испарительные (для первичной переработки нефти) и нагревательно-испарительно-реакционные (применяемые для получения низших олефинов, бензола, толуола и др.) трубчатые печи

Основным элемент этих печей является трубчатый змеевик, в котором движется нагреваемая среда (исходный материал). Змеевик изготовляют из жаропрочных труб диаметром 57-426 мм длиной до 24 м и толщиной стенок 4-22 мм; поверхность нагрева составляет 15-2000 м2.

Подавляющее большинство трубчатых печей имеют две камеры конвекционную (или конвективную) и радиационную (или радиантную), и называются радиационно-конвекционными, или радиантно-конвективными. Обычно исходный материал поступает сначала в конвекционную камеру, где он нагревается вследствие конвекции, а затем в змеевик радиацинной камеры, который обогревается специальными горелками. Трубчатые печи могут быть разной формы - коробчатые, широко- и узкокамерные, цилиндрические, кольцевые, секционные, одно- и многокамерные. Змеевики в них бывают горизонтальные, вертикальные, винтовые и коллекторные. Конвекционные камеры размещаются относительно радиационной камеры сверху, снизу, сбоку или в середине. Трубчатые печи различаются также положением горелок для жидкого и газообразного топлива или устройств для сжигания твердого топлива (боковое, настенное, подовое, сводное и т.д.), отводом продуктов сгорания топлива (дымовых газов) из печи, числом радиационных и конвекционных камер, видом огнеупорной обмуровки и теплоизоляции (огнеупорный шамотный кирпич, блочный жаропрочный бетон, легковесные шамотноволокнистые плиты и т. д.).

Важнейшими показателями работы трубчатых печи кроме тепловой мощности, производительности по сырью и кпд являются теплонапряженность поверхности нагрева, гидравлические потери напора потоков сырья в трубчатом змеевике. Теплонапряженность поверхности нагрева характеризует, насколько эффективно используются трубчатые змеевики для нагрева сырья, и определяется количеством тепла, передаваемым через 1 м2 поверхности змеевика за 1 ч. Гидравлические потери напора в змеевике зависят от скорости движения сырья, вязкости, длины печных труб, их диаметра, чистоты внутренней поверхности, сопротивлений в местах соединения труб. При деструктивной переработке нефтяного сырья жестко устанавливаются такие параметры, как температура, давление, время контакта (время пребывания сырья в змеевике). Производительность трубчатых печей в случае переработки нефти при атмосферном давлении достигает 8000 т/сут, кпд-92%; допускаемая теплонапряженность для нагревательных и нагревательно-испарительно-реакционных трубчатых печей составляет 17-58 и 80 кВт/м2 соотв.; тепловая мощность варьирует от 0,12 до 250 МВт. Трубчатые печи большой мощности обладают рядом преимуществ по сравнению с печами малой мощности: относительно небольшие капиталовложения, простота технического обслуживания, лучшие технико-экономические показатели, компактность, низкая материалоемкость и т.д.

В качестве примера на рис. 35 приведена схема радиационно-конвекционной трубчатой печи нефтеперерабатывающей установки. Печь состоит из радиационной камеры 5, футерованной легковесным жаростойким бетоном, цельносварного трубчатого змеевика 6, подовой горелки 7 для жидкого или газообразного топлива. Верхнее расположение конвекционной камеры 1 и дымовой трубы 8 обеспечивает прямоточное удаление продуктов сгорания топлива с минимальными гидравлическими потерями напора в змеевике.
