Входное устройство усилителя с входным напряжением постоянного тока (преобразователь постоянного сигнала в переменный)



В связи с тем, что усилителям постоянного тока присущи такие недостатки, как нестабильность выходной величины напряжения при отсутствии сигнала для усиления используются усилители переменного тока.

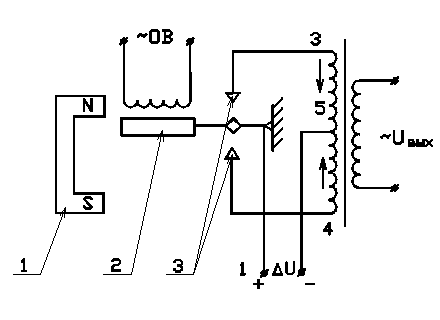

Для преобразования сигнала постоянного тока в переменный служит вибропреобразователь. Он состоит из постоянного магнита, обмотки возбуждения ОВ, питаемой переменным током частотой 50 Гц, низковольтным напряжением, якоря из магнитной стали 2, игольчатых контактов 3 (рисунок 17).

Рисунок 17



Напряжение небаланса DUВХ с измерительной схемы прибора подводится через зажим 1 к пластине якоря ВП и через зажим 2 к средней точке первичной обмотки входного трансформатора Тр.

В обмотке возбуждения вибропреобразователя создается переменное магнитное поле, заставляющее вибрировать якорь с частотой 50 колебаний в секунду. Перемещаясь, пластина якоря замыкает то верхний, то нижний контакт преобразователя. В результате входной сигнал замыкается поочередно на точку 3 или 4 входной обмотки трансформатора Тр. Со средней точки 5 обмотки цепь замыкается на источник сигнала.

При наличии напряжения небаланса в измерительной схеме прибора через первичную обмотку входного трансформатора попеременно проходит ток то в одном, то в другом направлении, создавая в сердечнике трансформатора переменное магнитное поле, которое индуцирует во вторичной его обмотке переменное напряжение с частотой тока питания обмотки возбуждения ОВ.

Фаза вторичного напряжения трансформатора зависит от знака напряжения небаланса.
